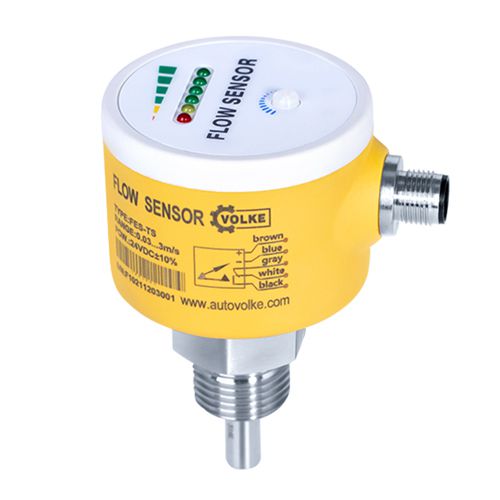

fes经济型电子式流量开关特性：

1、经济实惠，适合在设备上大量使用，降低成本。

2、替代挡板式流量开关，动作灵敏，使用寿命长。

3、能有效防止缠绕物。

4、全防水壳体设计。

5、适用管径范围大，任意调节设定点

6、指示灯直接显示流量变化。
     常规型流量开关或示流信号器，多采用挡板或者活塞式，靠液体流动力推动挡板或活塞动作，水阻大，流量损失大，精度差，无法监测小流量。密封部份采用金属波纹管密封，耐压差，容易产生金属疲劳爆裂。

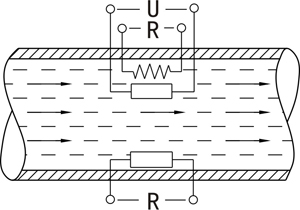

工 作 原 理：

       fes经济型电子式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块，流量开关的热传导同介质的流速密切相关，测量时，由发热模块发出热量，如果管道内没有介质流动，则感热模块接收到的热量是一个固定值，当有介质流动时，感热模块所接受到的热量将随介质的流速变化而变化，感热模块将这温差信号转化成电信号，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出，流量开关通过这个信号对介质的流速进行显示及控制。

技 术 参 数：

测量范围:    水：0.03 ~3m / s ;
                   油：0.0 3 ~3m / s ;
                   气：2 ~20 m / s
耐       压:   1.6 m p a
连接方式:   螺纹g1/2 "、g1/4 "、其它
开关时间:   on :典型≥4s（1~13s）;
                  off :典型≥4s（1~15s）
温度变化反应时间 :≤12s
工作电压:    dc24v
功       耗:     2w
输       出:  继电器, npn/pnp输出
接点容量:  2a/220vac，3a/30vdc
绝缘阻抗:  100vdc时，100mω
控制接点数: 1对
接点容量:   2a/220vac，3a/30vdc
绝缘阻抗:   100vdc时，100mω
探头材质: 304不锈钢
壳体材质: pp
工作温度: - 10℃- 60℃
环境条件: - 20 ~85℃,≤85 % rh
防护等级: ip67

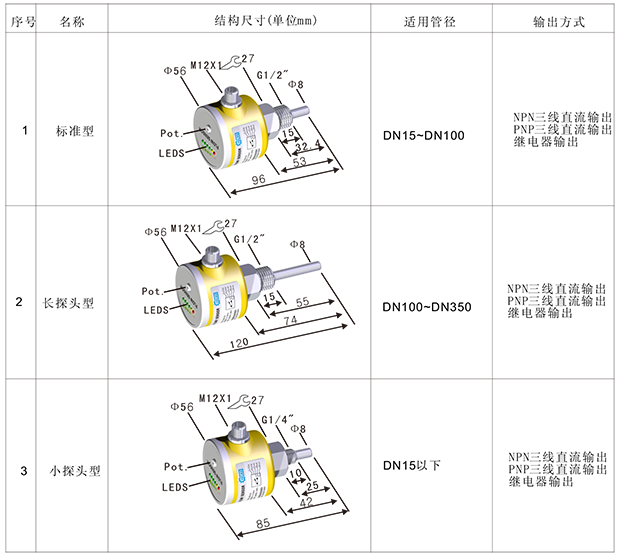

结 构 说 明：

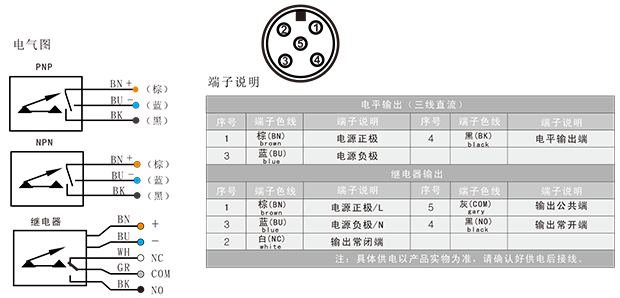

接线图：

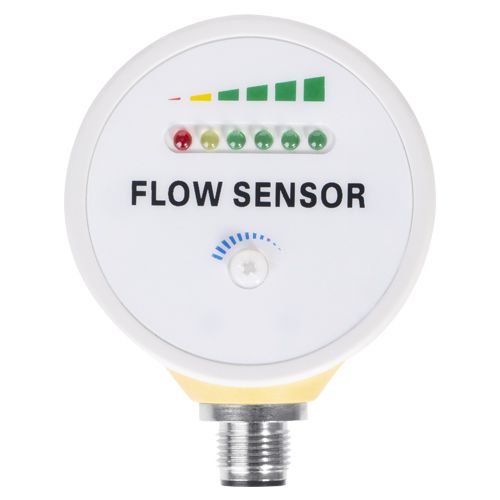

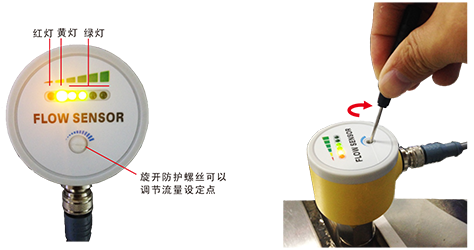

       fes经济型电子式流量开关，可以很方便的设定流量报警结点，旋开防护螺丝，用配备螺丝刀调节设置旋钮可以设定流量报警点。对于输出形式为pnp、npn和继电器的流量开关，其led指示的含义如下：
－红灯亮 流速低于设定点（晶体管不导通/继电器不动作）
－黄灯亮 流速等于或高于设定点（晶体管导通/继电器动作）
－黄灯和绿灯亮 流速超出设定点的程度（绿灯1、2、3或4 与黄灯一起亮）

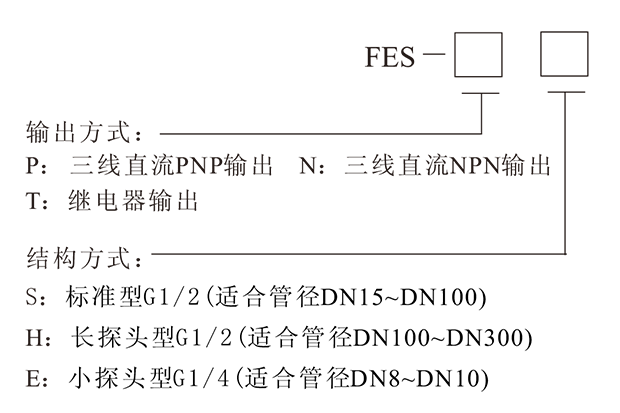

选 型 说 明：
