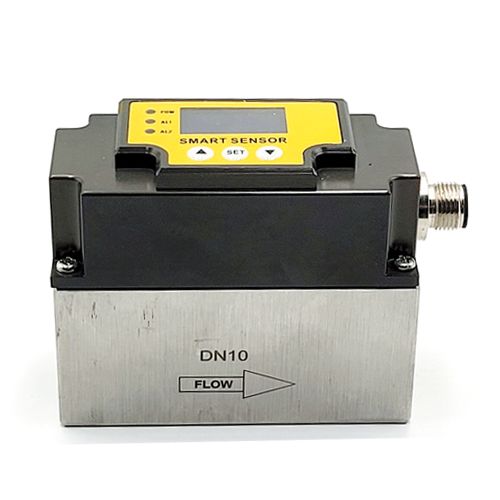

fxn 流量温度在线式传感器
型号：fxn视频内容正在完善，敬请期待...

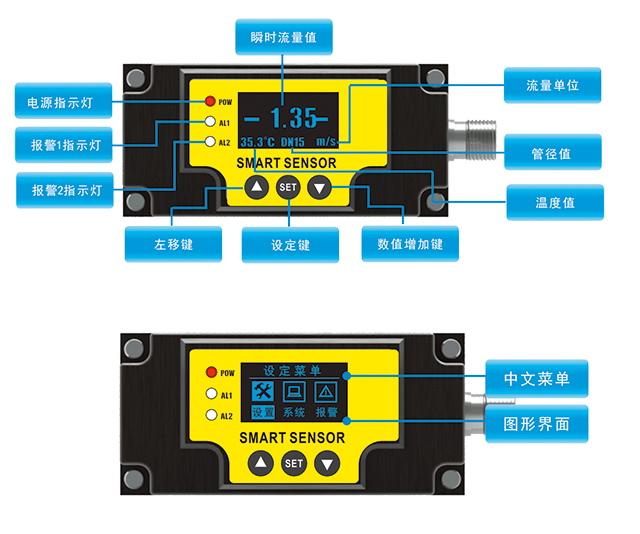

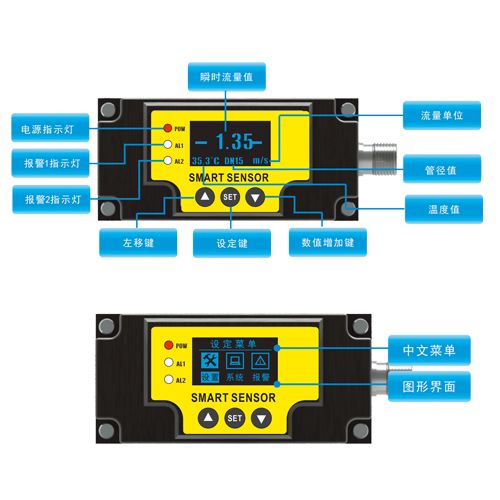

面板介绍
fxn 流量温度在线式传感器，oled显示当前管道流量值或温度值，面板上有三个按键，可以方便设定流量报警接点和温度报警接点。

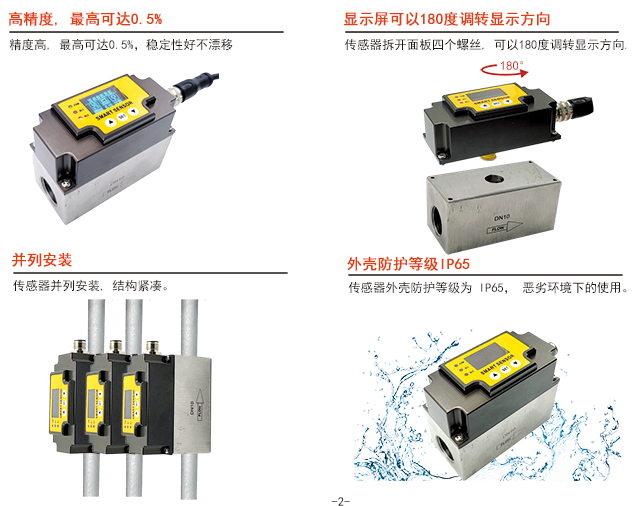

fxn 流量温度在线式传感器产品特点：
1、温度和流量 一体式传感器
2、自发光oled；显示清晰锐利
3、温度智能显示报警接点输出
4、流量智能显示报警接点输出
5、中文 图形界面；傻瓜式菜单
6、数字通信；模拟量一体式
7、精度高稳定性好
8、耐结垢，耐腐蚀
8、全灌封设计全防水壳体
9、耐压高、高压型可耐压10mpa
10、手机扫码安装指导功能；无需说明书在线工程师专业服务
技术参数
流量参数：

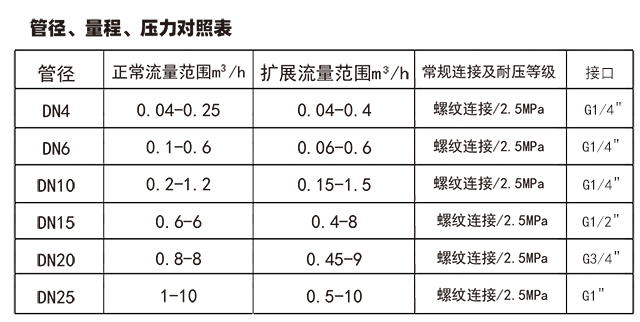

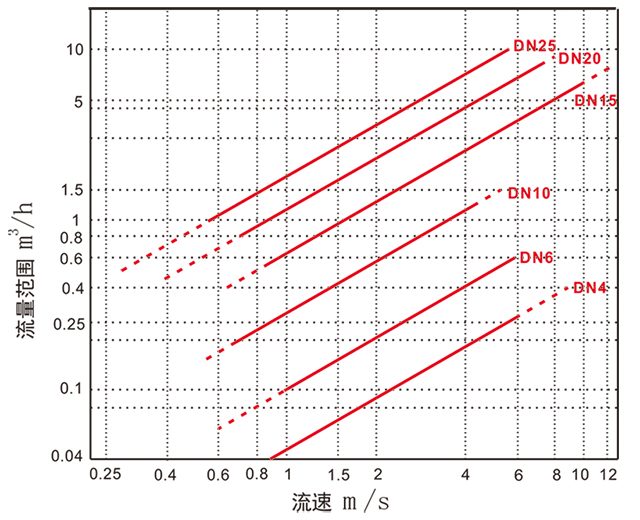

测量范围：详情请参考对照表
精确度：0.5级，1级，3级
显示：oled128×64
开关时间：on:<2s；off:<2s（1-2s）
输出：一个报警接点，4~20ma，脉冲输出（可设置）
报警接点类型：npn，pnp
绝缘阻抗：100vdc时，50mω
温度参数：
测量范围：0~100℃、客户定制
分辨率：0.1℃
显示：oled128×64
输出：一个报警接点，4~20ma（可设置）
报警接点类型：npn，pnp
绝缘阻抗：100vdc时，50mω
其它参数:
工作电压：24vdc
功耗：3w（24vdc）
接口方式：g1/4"、g3/8"、g1/2"、g3/4"、g1"内螺纹

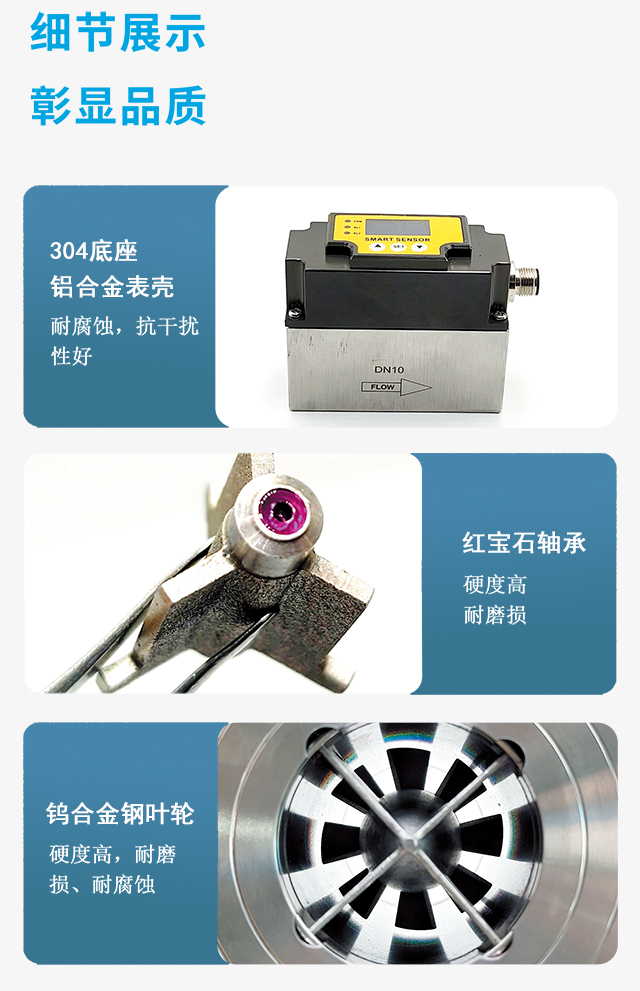

壳体材质：铝合金
底座材质：304不锈钢
环境条件：-20~85℃，<85%rh
工作原理：

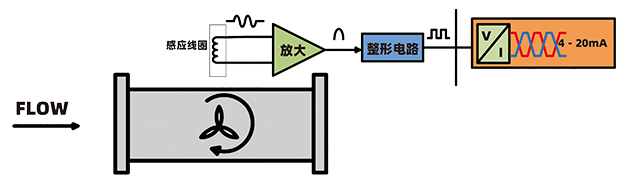

涡轮流量计的原理示意图如图所示，在管道中心装有涡轮，两端由轴承支撑。当流体通过管道时，冲击涡轮叶片，使涡轮旋转速度与流体流速成正比。流体流动带动涡轮旋转，切割由壳体内磁钢产生的磁力线，产生磁通变化。传感线将检测到的磁通周期变化信号送入前置放大器放大，产生与流速成正比的脉冲信号，通过电路运算得到流量值。

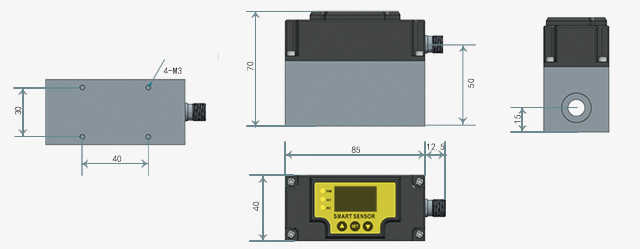

结构图：

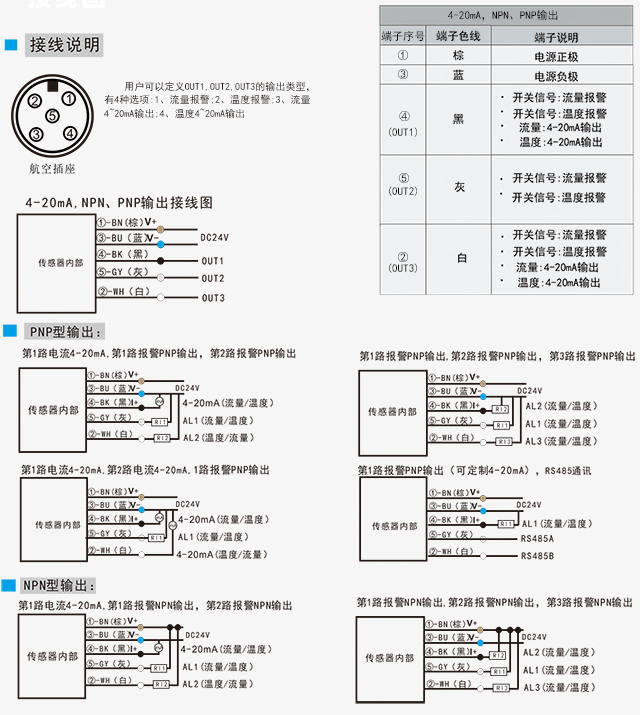

接线图：

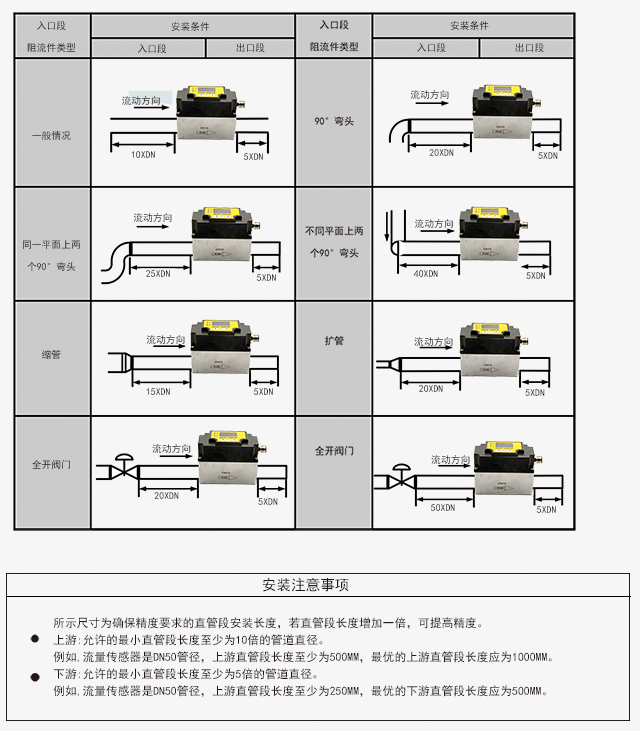

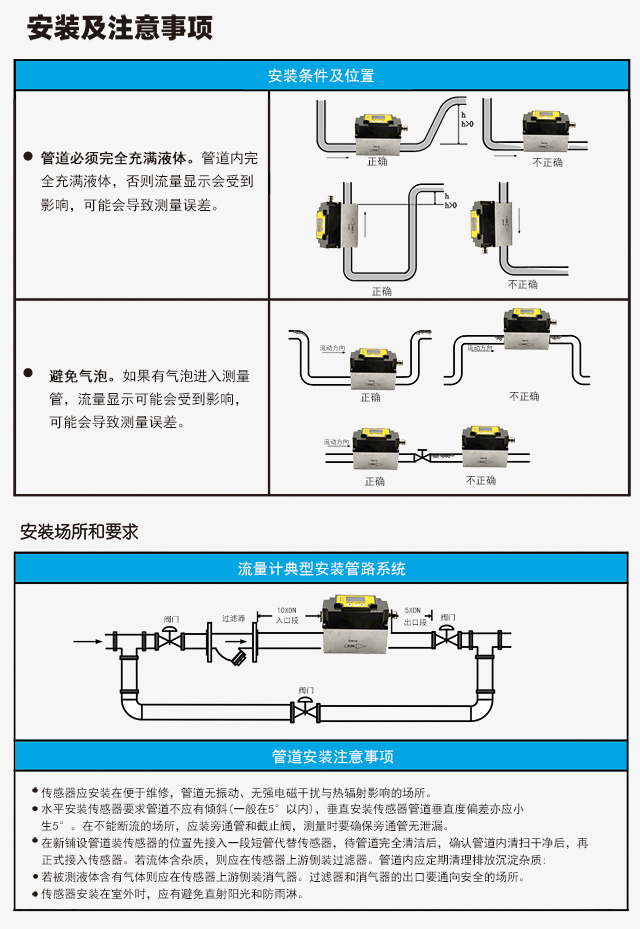

安装说明：
为了保证fxn 流量温度在线式传感器的测量精度，减少乱流，气泡对流量传感器影响，对上下游的直管段如下要求：

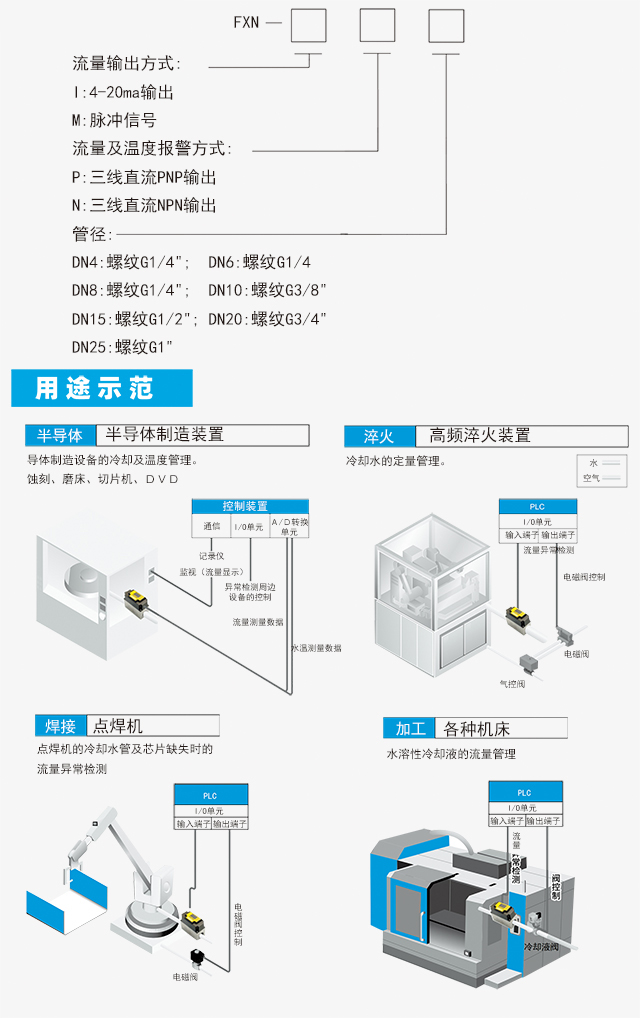

选型说明：
