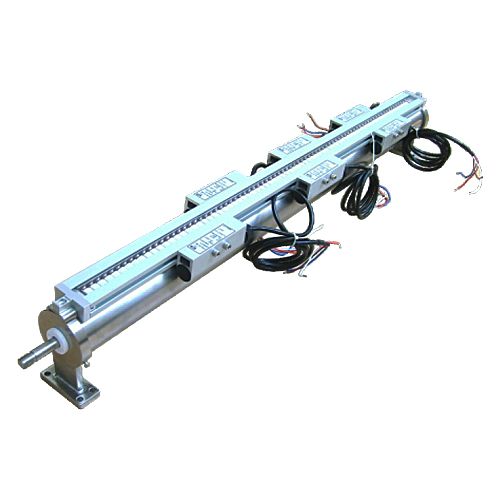

zxs 直线式主令开关-云顶集团3118

zxs直线式主令开关特性：

1、调整方便。

2、接点数量任选。

3、翻板指示行程。

4、非接触磁感应，可选磁记忆开关。

5、可加装高精度磁致伸缩位移传感器。

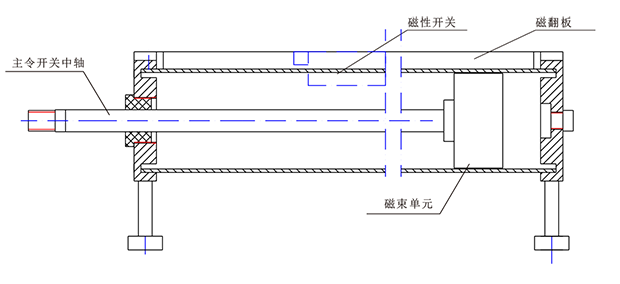

工 作 原 理

       主令开关中轴的磁束单元随测量对象作直线运动，磁感应开关分布于磁翻板的两侧，并可做轴向调整。磁束单元在直线运动过程中，作用于磁性开关，发出主令位置信号，还使磁翻板翻转,磁致伸缩位移传感器或磁感应位移变送器捆扎在磁束单元外圈，当磁束单元运动，磁致伸缩位移传感器或磁感应位移变送器输出连续的位置信号。

技 术 参 数 ：

大  量  程： 0~3m

输出信号： 0~10v或4~20ma

开关类型：磁记忆和非记忆

接点方式：开接点、开闭接点

接点容量： 40w/220v

工作电压： dc24v

环境温度：-50℃~200℃

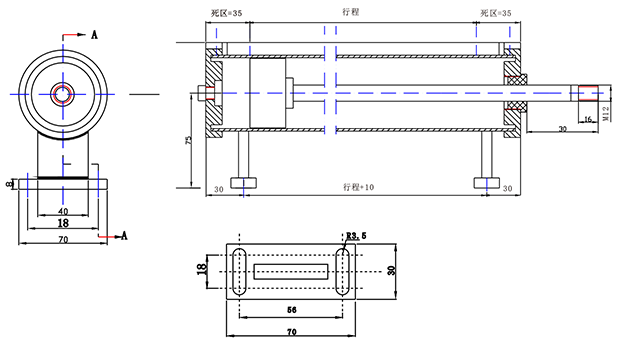

结 构 图：

接 线 图：

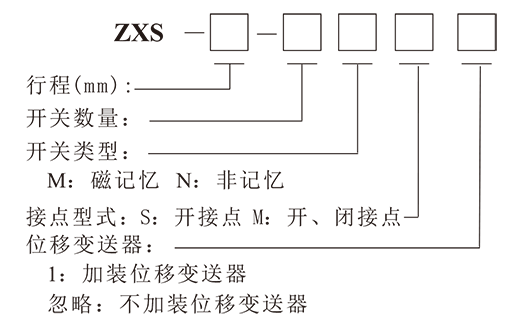

选 型 说 明：
