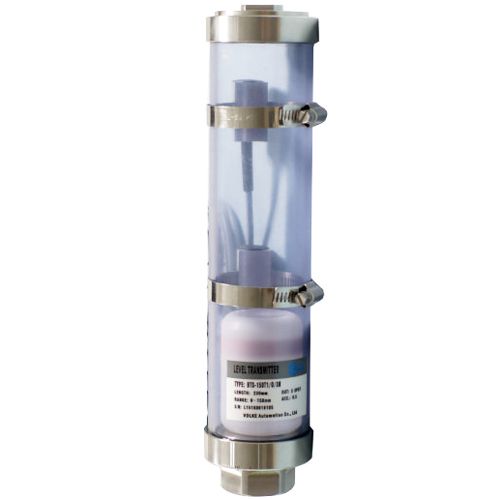

bls 石英管液位变送器-云顶集团3118

bls液位变送控制器特性：

1、适用多种介质的液位测量。

2、高强度透明pvc管，全密封结构。

3、集现场指示、远传变送、报警控制开关于一体。

4、输出可靠，抗干扰能力强。

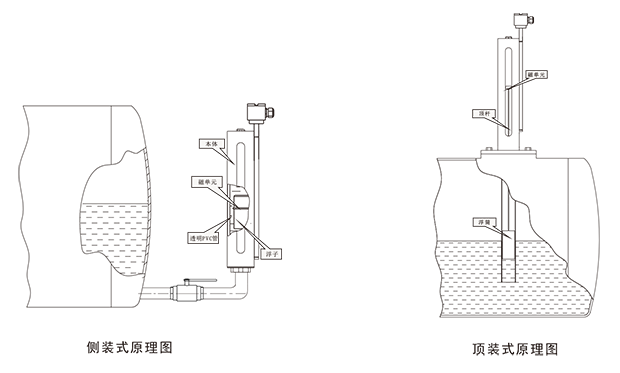

工作原理：

        通过侧装或顶装与介质相通，在液位计外部加装液位开关及液位变送器，将磁单元置于浮球内部或通过顶杆与浮球相连，磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时,磁记忆开关在对应液位点动作；同时液位传感器在磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20ma电流信号输出。

技 术 参 数：

本   体

测量范围：150～1000mm

工作压力： 常压；

安装方式： g3/ 4"内螺纹

                   或法兰

本体材质： 3 0 4不锈钢

介质密度:   0.8～1.0g/cm3

介质粘度:   ≤0.4pa.s

环境温度： -2 0～8 5℃；

介质温度： -2 0～1 0 0℃；

变 送 器：

测量范围：150~1000mm

分 辨 率： 5mm

精 确 度： ±1% fs

工作电压：dc12~30v

输出信号：4~20ma，负载阻抗≤500ω

接线盒材质：铝合金

杆径材质：φ13/ 304不锈钢

环境温度：-20~85℃

防护等级：ip65

 开   关：

接点类型:  spd t开、闭接点输出

接点容量:  30w / 125 vac ;

绝缘阻抗:  常温下≥100 mω

开关寿命:  10次

外壳材质:  铝合金

工作温度：-20～85℃；

防护等级：ip67

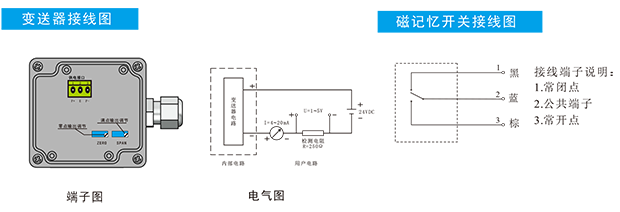

变送器接线图：

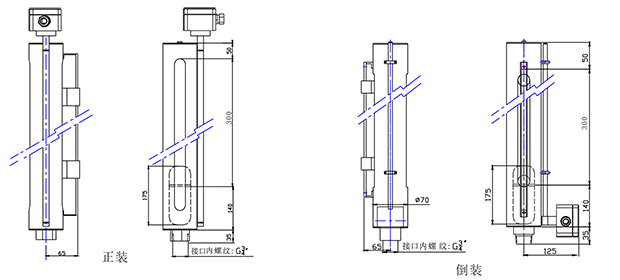

变送器安装方式：
液位变送器的安装方式分为：正装和倒装两种

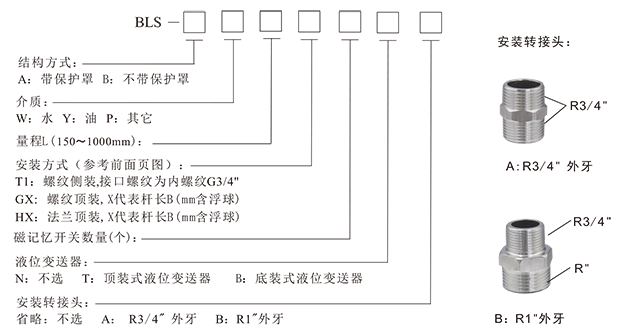

选型说明：
