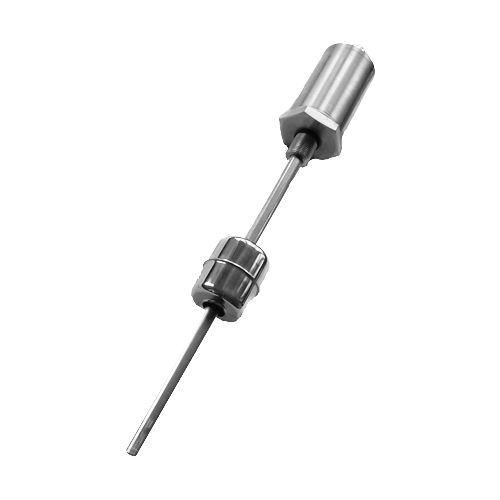

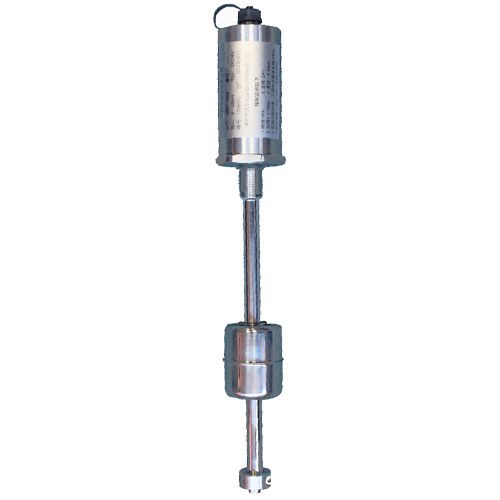

lgw 磁致伸缩液位传感器

型号:lgw
产品介绍:
磁致伸缩液位传感器的设计是设计是基于一些金属(如镍铁合金)在相交磁场的作用下,具有磁致伸缩的特点,即韦德曼效应。磁致伸缩液位变送器的设计是基于一些金属(如镍铁合金)在相交磁场的作用下,具有磁致伸缩的特点,即韦德曼效应。测量时,传感器探头在磁致伸缩材料制成的波导线一端发出一个起始脉冲,将形成一个与波导线垂直的磁场(如下图所示),磁场以光速随脉冲电流沿波导线传播,磁场遇到套在波导线外的磁环所产生的磁场时,产生相交磁场。在相交磁场的作用下波导线产生瞬时张力,使波导线扭动并产生扭动波,这个扭动波(波速约为....
咨询热线:400-060-7358

暂无视频内容,待完善...

lgw磁致伸缩液位变送器特性:

1、使用高速计数器,精度高。

2、适用多种介质的液位测量,安装形式多样。

3、稳定可靠,抗干扰能力强。

4、结构简单,安装方便。



工作原理:

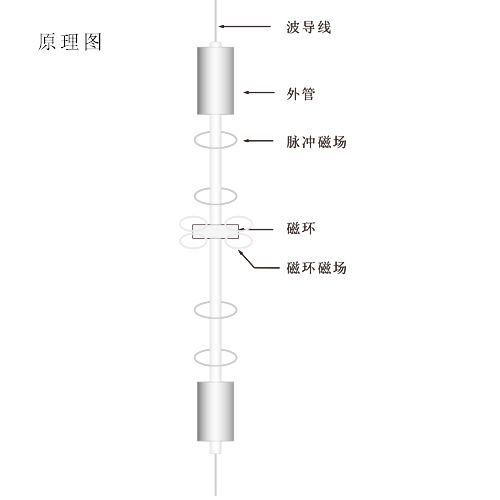

        磁致伸缩液位变送器的设计是基于一些金属(如镍铁合金)在相交磁场的作用下,具有磁致伸缩的特点,即韦德曼效应。测量时,传感器探头在磁致伸缩材料制成的波导线一端发出一个起始脉冲,将形成一个与波导线垂直的磁场(如下图所示),磁场以光速随脉冲电流沿波导线传播,磁场遇到套在波导线外的磁环所产生的磁场时,产生相交磁场。在相交磁场的作用下波导线产生瞬时张力,使波导线扭动并产生扭动波,这个扭动波(波速约为音速)沿波导线传输, 当回传至传感器探头时,产生逆磁致伸缩现象,在传感器探头形成一个返回脉冲。发射起始脉冲到接收返回脉冲的时间差与磁环位置相关,变送器将时间差信号(即磁环位置)转换为标准电流或电压信号输出,传感器工作波形如下图所示:

技 术 参 数:
测量范围:150~3000mm
精  确  度:±0. 0 5 % fs
工作电压:dc12~30v
功        耗:  ≤2 w
输出信号:4~20ma,负载阻抗≤500ω
绝缘阻抗:5 0 0 v d c时,5 0 mω
工作压力:1.6 mpa
接线盒材质:不锈钢
杆径材质:φ13/ 304不锈钢
接口方式:螺纹或法兰
环境温度:-20~85℃
防护等级:ip65

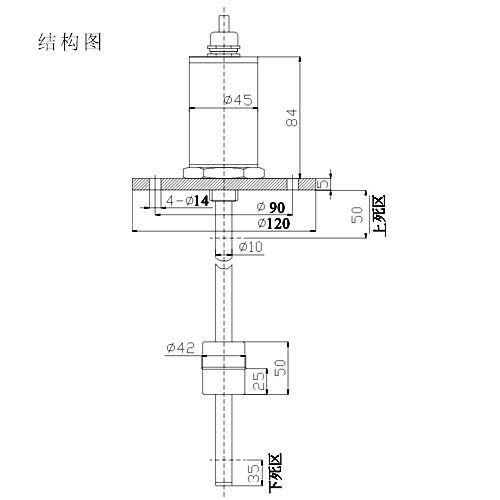

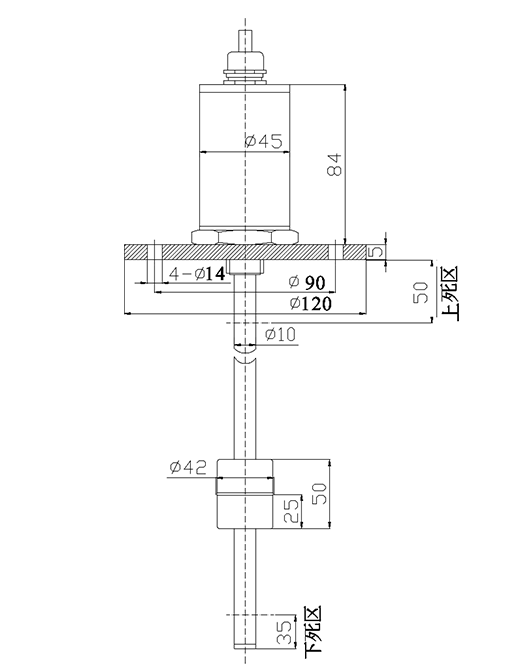

结构图:



注:具体安装尺寸请参照页中各安装方式尺寸。

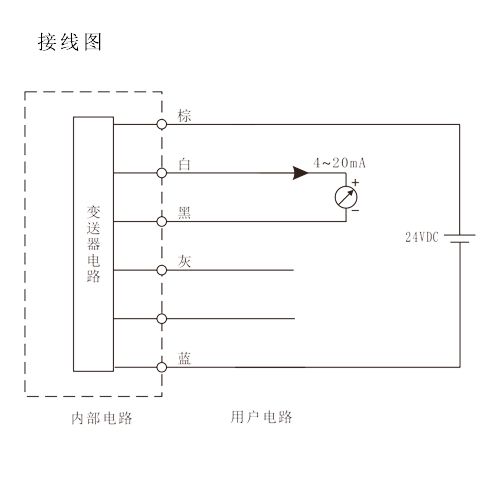

接 线 图:



选 型 说 明:
