特点：
系统配置合理、可靠性高。
采用进口的、专为工业环境下应用而设计的可编程控制器（p l c）作为核心控制器。
系统既能实现自动控制又能现地手动操作，并具有系统保护、故障报警等功能。

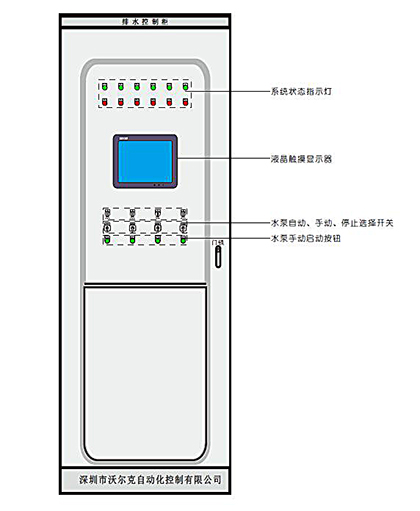

采用工业液晶触摸显示屏设定系统参数、直观显示系统工作状态，内容清晰，层次分明。
工作原理：

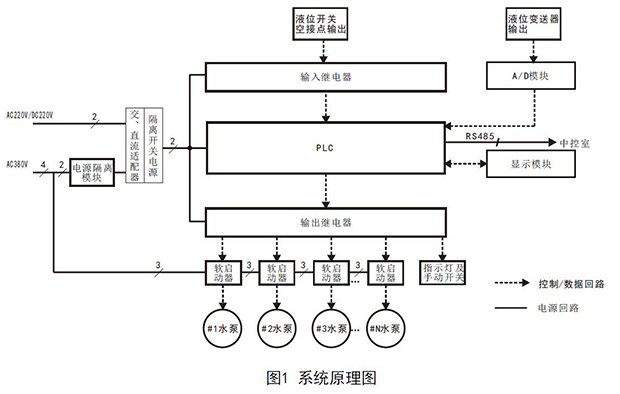

排水控制系统采用高性能p l c为主控单元，并配置高可靠液位开关、液位变送器、液晶触摸显示屏以及软启动器，实现对水电厂排水系统的自动控制，原理见图1。系统通过液位变送器与液位开关把模拟量及开关量信号同时传入p l c，通过p l c的分析、对比及处理，同时根据工况要求对排水系统进行自动控制，并显示排水系统的水位值以及电机运行时间、状态等信息。当排水系统的液位过高或电机故障时，系统会输出相应的报警信号。
排水控制系统可广泛应用于水电厂的厂房渗漏排水、检修排水、大坝渗漏排水以及顶盖排水等场合。
系统功能：
自动排水： 系统自动控制水位在允许的范围内。
保护功能： 所有水泵互为备用，p l c根据每台水泵启动次数和运行时间将主用水泵和备用水泵自动轮换，任何一台备用泵启动异常时，停止该水泵的备用状态，发相应的水泵故障信号，并启动编号的下一台备用泵，保护各水泵的安全，延长使用寿命，保证系统更稳定、安全地运行。
故障报警：系统可以检测水泵故障、变送器故障、p l c自检故障以及控制电源故障，发生故障时发出声光报警信号。
设定显示 ：根据要求可通过液晶触摸屏设定调整主、备用泵启动水位，停泵水位，报警水位等，同时可直观地观测每台水泵的运行状态、运行时间和次数、故障信号和液位等信息。

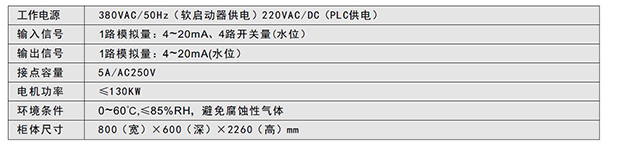

主要技术参数：

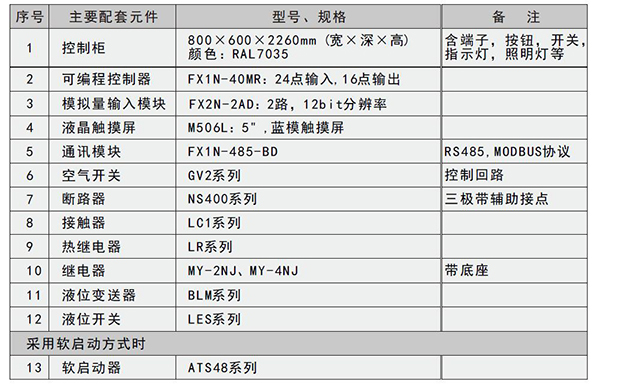

标准配置表：
