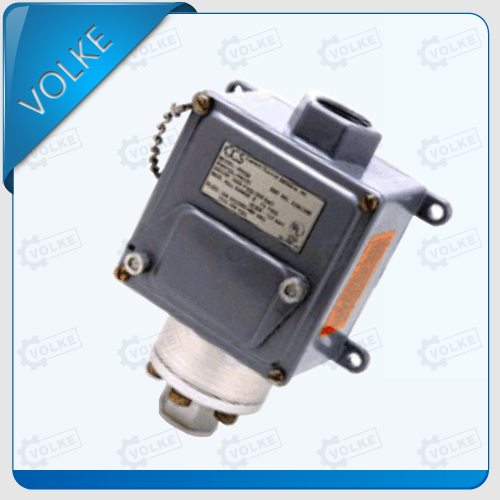

pfs 双接点压力开关-云顶集团3118

特        点

调整方便，易整定
动作点稳定，不会受冲击、振动温度变化或其它环境条件影响
不会因压力的波动而引起接点抖动，清晰明朗的开或关状态
带锁锭，抗振性好
寿命长，稳定性及动作重复性高

主 要 技 术 参 数 储存温度 -54～71℃ 耐冲击 经15g，10毫秒周期试验. 可重现设定点 抗振动 经2.5g，5～500hz振动试验，可重现设定点 开关输出 单刀双掷，可以接成"常开型"或"常闭型" 双刀双掷，两对独立接点，可以接成"常开型"或"常闭型" 接点容量：15a/250vac 接口螺纹：rc1/4" 外壳 压铸铝合金.带环氧树脂涂层 外壳等级 符合nema4x.ip65要求	结 构 图
序列号 最大压力 （mpa） 试验压力 （mpa） 调整范围（mpa） 死区范围 （mpa） 压力上升 压力下降 1 3.45 5.17 0.006~0.12 0.002~0.12 0.0035 2 20.7 31.0 0.04~0.51 0.13~0.49 0.0272 3 20.7 31.0 0.08~1.03 0.028~0.98 0.055 4 20.7 31.0 0.21~2.58 0.068~2.45 0.138 5 20.7 31.0 2.46~6.90 2.07~6.52 0.378 注：由于该压力开关稳定性为非线性，在可调范围内，整定值越接近上限,稳定性越好；可调范围的低1/3区不宜选用。
