特 点
结构简单，容易操作，维护方便
节省阀门、管道材料、安装方便省时，节省成本
球阀结构使用寿命长，密封性能好
备有手动机构，便于控制
以一个球阀代替四个调节阀，减少工作中可能出现的故障环节，降低能耗，提高工作效率
  正向供水时,阀1和3开启,阀2和4关闭；反向供水时,阀2和4开启,阀1和3关闭。

 工 作 原 理

asv42电动四通换向球阀是针对电站机组冷却器正反循环供水而设计的，为防止单向供水引起冷却器堵塞，而影响机组正常工作。传统工艺采用四个电动阀门按图(一)配管实现冷却器正反循环供水。该装置所占空间大、成本高、每次换向需要操作四个阀门。 正向供水时,阀1和3开启,阀2和4关闭；反向供水时,阀2和4开启,阀1和3关闭。

图（一）

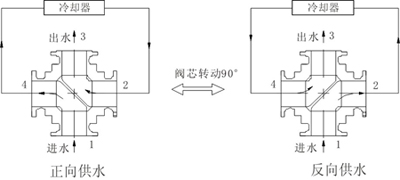

采用asv42电动四通换向球阀替代该工艺管线和阀组的工作原理见图(二)

图（二）

asv42电动四通换向球阀针对正反供水特定工艺过程设计，功能适用、可靠；顶装式固定球,四面座阀芯结构―密封性能好、耐沙粒磨损、使用寿命长；电动操作（必要时可切换到手动操作）；便于控制―控制箱与阀门间以及与上位机之间有良好的信息通道和操作介面；并可按工艺要求实现在一定时间间隔正反供水的自动切换。
