特 点
雨淋报警阀具有三种途径开启阀门：自动电磁阀开启、人工手动开启近距离球阀
和远离火源开启远程球阀，在发生火灾时保证雨林报警阀开启。

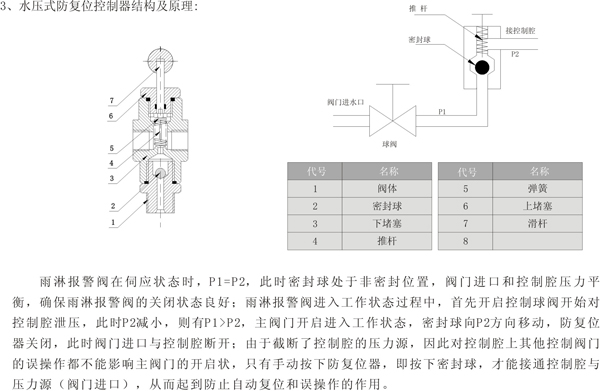

具有防复位自动锁止结构：阀上配有防复位控制器，在火灾时开启电磁阀或手
动球阀后，若出现误动作而使电磁阀或手动球阀关闭，因防复位控制器关闭而
使主阀控制腔的压力不能上升，而使雨淋阀一直处于开启状态。
复位操作简便：工作以后的雨淋报警阀，若要使之回复到伺应状态，可关闭电
磁阀、手动球阀，按下防复位控制器的手柄，此时控制腔的压力与进口压力相
等，主阀阀瓣在控制腔压力下关闭阀门，防复位控制器恢复到开启状态。
使用寿命长：阀门的膜片采用高强度化尼龙橡胶，膜片在动作上千万次以上无疲
劳损伤；膜片可以工作10万小时以上。从而确保阀门有较长的使用寿命。
阀的承压高：传统膜片式雨淋报警阀受膜片承压限制，不能承受较高压力。雨淋报警阀的膜片的破坏压力达90kg/cm2以上，使阀门工作压力可达50kg/cm2。
大口径雨淋报警阀的可靠性高：传统膜片式雨淋报警阀受膜片直接密封，这种方式只能在低压、小口径状态下可行；如果压力高，口径大时，往往造成密封不严，膜片破裂等故障，故传统雨淋报警阀只能使用大小口径系统。本雨淋报警阀是将膜片上均匀受到的力通过活塞（阀瓣）进行密封，这种阀门的口径可达450mm，可靠性仍然高。

2.工作过程
   雨淋报警阀有伺应状态、工作状态两种：1、伺应状态； 2、工作状态

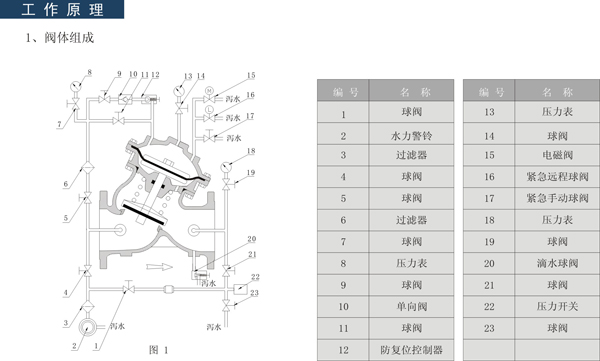

    雨淋报警阀在伺应状态和工作状态中，如图1：球阀7、球阀14、球阀19为检修阀，通常情况下为常开。球阀5、球阀11、为常闭。
（1）伺应状态（a状态）
    处于伺服状态时，电磁阀15、紧急远程球阀16、紧急手动球阀17均关闭，防复位控制器12手动开启，球阀1、21开启，球阀4关闭，球阀23关闭，滴水球阀20处于工作状态。压力表8和压力表13有相同压力，压力表18无压力显示。
压力开关22无水压，水力警铃2未工作
    在伺应状态下，可以在不开启电磁阀15、远程球阀16、手动球阀17的情况下，检验报警装置压力开关22和水力警铃2。方法是关闭球阀21，开启球阀4。结束检验后关闭球阀4，开启球阀21。
（2）工作状态（ｂ状态）：
    如果火情出现，当突然出现以下情况之一或多种情况时，雨淋报警阀由伺应状态过渡到工作状态：电磁阀15开启、或紧急远程球阀16、或紧急手动球阀17开启。由于控制腔压力开始被释放，雨淋报警阀开始打开，并且当控制腔压力降到一定程度时，防复位控制器12自动关闭。（即使误动作使球阀16、17以及电磁阀8关闭，因防复位器7一直处于关闭状态，阀前压力不能到达控制腔使雨淋报警阀关闭）。压力表13显示为0，压力表18压力指示升高，显示阀的出口压力。出口端水经过球阀21，使压力开关22给出压力信号，经过球阀1、过滤器3，使水力警铃2发出声响。灭火工作结束后，可关闭电磁阀15，紧急远程球阀16、紧急手动球阀17，打开快速关阀球阀11，同时按下防复位器的手柄。等到压力表13压力上升稳定在与压力表8相同压力时，放开手柄，此时防复位器12开启。关闭球阀1、11，开启球阀23，泄放系统中的余水后，再关闭球阀23，开启球阀1。雨淋报警阀回复到伺应状态。
