产品编号：zpg
产品名称：zpg 系列压油装置控制系统
产品描述：系统通过压力变送器和液位变送器把模拟量信号送入plc中，plc对送入信号进行分析、对比、处理，根据设定的动作值进行自动补气或自动补油控制。当压油装置的油位、油压、集油槽油位过高或过低时，系统输出相应的报警信号。
产品说明
特 点
系 统 功 能

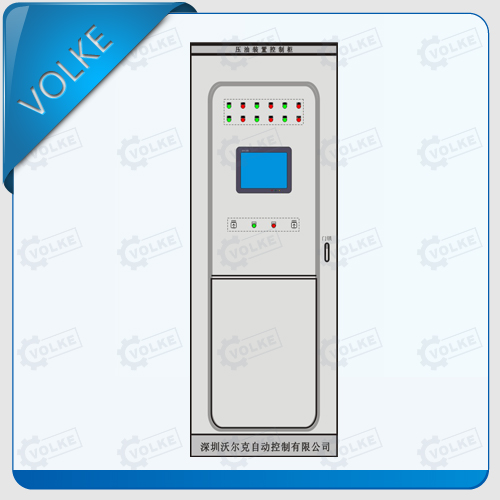

产 品 图 片
结 构 说 明
系统配置合理，可靠性高
采用高可靠性的工业plc控制器及高精度的、高稳定性的变送器。配置进口电机软启动器，可连续控制电机
转矩，启动平稳、无冲击，保证设备运行正常，具有良好的用户界面，操作简单，整定方便，并具有停机
后自动电隔离功能。双电源互备供电，交直两用，可自动切换，进一步提高可靠性。
功能完善，自动化程度高
灵活的主备用切换和手自动切换；具有故障自诊断，电机故障报警等功能；参数设定方便且断电后可永久
保留。
兼容性强，具有通讯功能，可轻松满足系统与其它自动化装置的通讯要求。

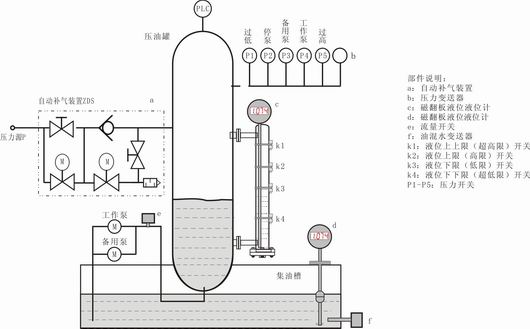

工 作 原 理
系统通过压力变送器和液位变送器把模拟量信号送入plc中，plc对送入信号进行分析、对比、处理，根据设定的动作值进行自动补气或自动补油控制。当压油装置的油位、油压、集油槽油位过高或过低时，系统输出相应的报警信号。
工 作 原 理
系统通过压力变送器和液位变送器把模拟量信号送入plc中，plc对送入信号进行分析、对比、处理，根据设定的动作值进行自动补气或自动补油控制。当压油装置的油位、油压、集油槽油位过高或过低时，系统输出相应的报警信号。
系 统 功 能
|
自动补气
|
保证压油装置运行在正常的工作压力范围内。
|
|
自动补油
|
自动控制压力油泵工作，保证压力油罐中的油位始终保持在正常范围内。
|
|
故障检测
|
系统发生故障时，可输出相应的报警信号，系统同时能报警指示、保持、复归历史记录。
|
|
查询功能
|
系统可检测的故障包括压油装置油位异常、油压异常以及集油槽油位异常等。
|
|
设置显示
|
参数设置包括报警、量程、密码以及通讯设置。系统采用工业用液晶显示器
直观地显示压力及油位、油位高低报警动作状态以及主泵名称与运行次数等。
|
产 品 图 片

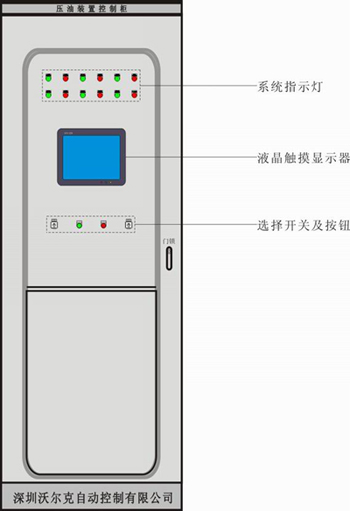

结 构 说 明
主 要 技 术 参 数
|
工作电源
|
380vac/50hz(给软启动器供电)
|
|
控制电流
|
180~264vac/50hz(plc、自动补气装置供电)
|
|
功耗
|
200w
|
|
测量精度
|
0.2%fs±1字
|
|
分辨率
|
0.2级
|
|
输入信号
|
3路4~20ma模拟量、９路开关量
|
|
输出信号
|
3路4~20ma模拟量输出，输出负载＜500ω
|
|
接点容量
|
5a/220vac
|
|
通讯方式
|
自由口通讯协议、modbus
|
|
环境条件
|
0~60℃,≤85%hr，避免腐蚀性气体
|
|
箱体尺寸
|
800(宽)×600(深)×2260(高)mm
|

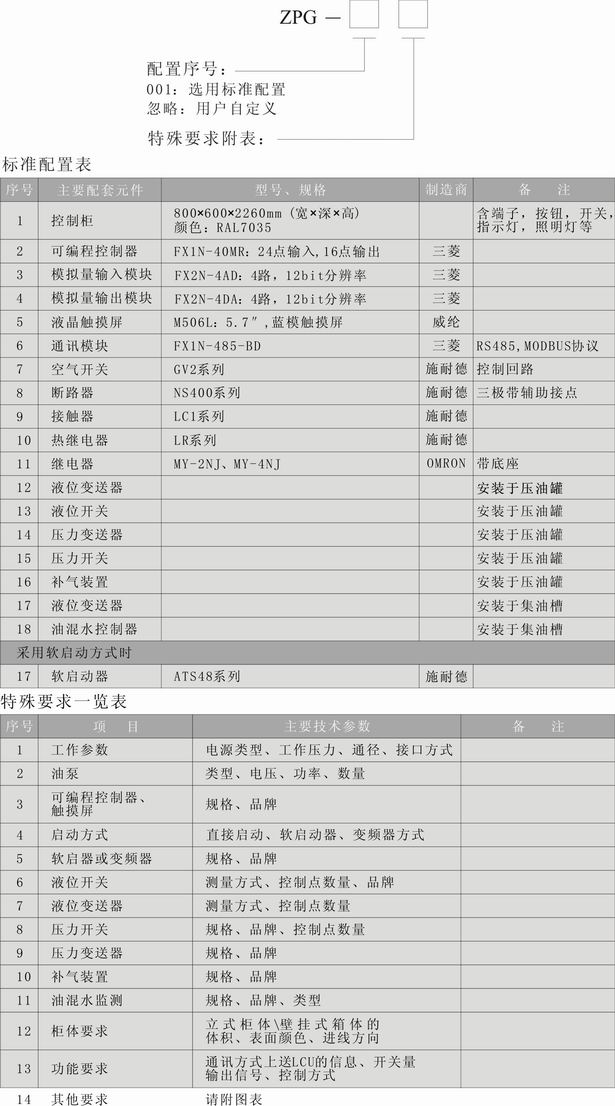

选型说明
我公司特别为用户选定该型号控制系统的标准配置元件及相关参数，同时提供了特殊要求一览表供客户选择，客户如果还有其它要求可以通过附表、图的方式提出，详细元件的配置表格及相关参数见下页：
