产品编号：zjs

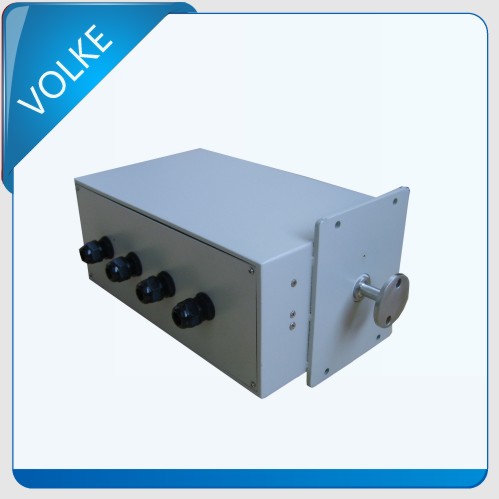

产品名称：zjs 转角式主令控制器
产品描述：主令开关盒一边安装有多个磁感应开关，主轴上装有多根调整轴，调整轴的端面上内置磁单元，调整轴可以绕转轴旋转来调节转角，通过锁紧螺丝固定在主轴上。主轴在旋转过程中，带动多个调整轴旋转，当旋转到对应磁性开关时，磁性开关动作，发出主令角位移信号。纳米角位移传感器与主令开关主轴同轴连接，随着主轴的旋转，传感器输出连续的角位移信号。
产品说明
特 点
★调整方便
★接点数量可选
★非接触磁感应，可选磁记忆接点
★可加装高精度纳米角位移传感器
转角式主令控制器主要用于 水电厂快速门升降控制，用来替代传统的凸轮机构式主令开关。
|
工 作 原 理
主令开关中轴的磁束单元随测量对象作直线运动，磁感应开关分布于磁翻板的两侧，并可做轴向调整。磁束单元在直线运动过程中，作用于磁性开关，发出主令位置信号，还使磁翻板翻转,磁致伸缩位移传感器或磁感应位移变送器捆扎在磁束单元外圈，当磁束单元运动，磁致伸缩位移传感器或磁感应位移变送器输出连续的位置信号。 |
 |
|
主 要 技 术 参 数 量 程： 0~360° 输出信号： 0~10v或4~20ma
开关类型：磁记忆和非记忆
接点方式：开接点、开闭接点
接点容量： 40w/220v
环境温度： -50℃~200℃
|
接 线 图
 |
|
接 线 图
 |

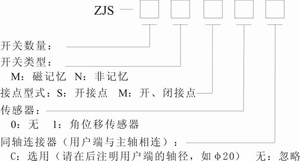

选型说明
