blm 磁翻板液位控制器-云顶集团3118

★结构简单，安装方便，维护费用低

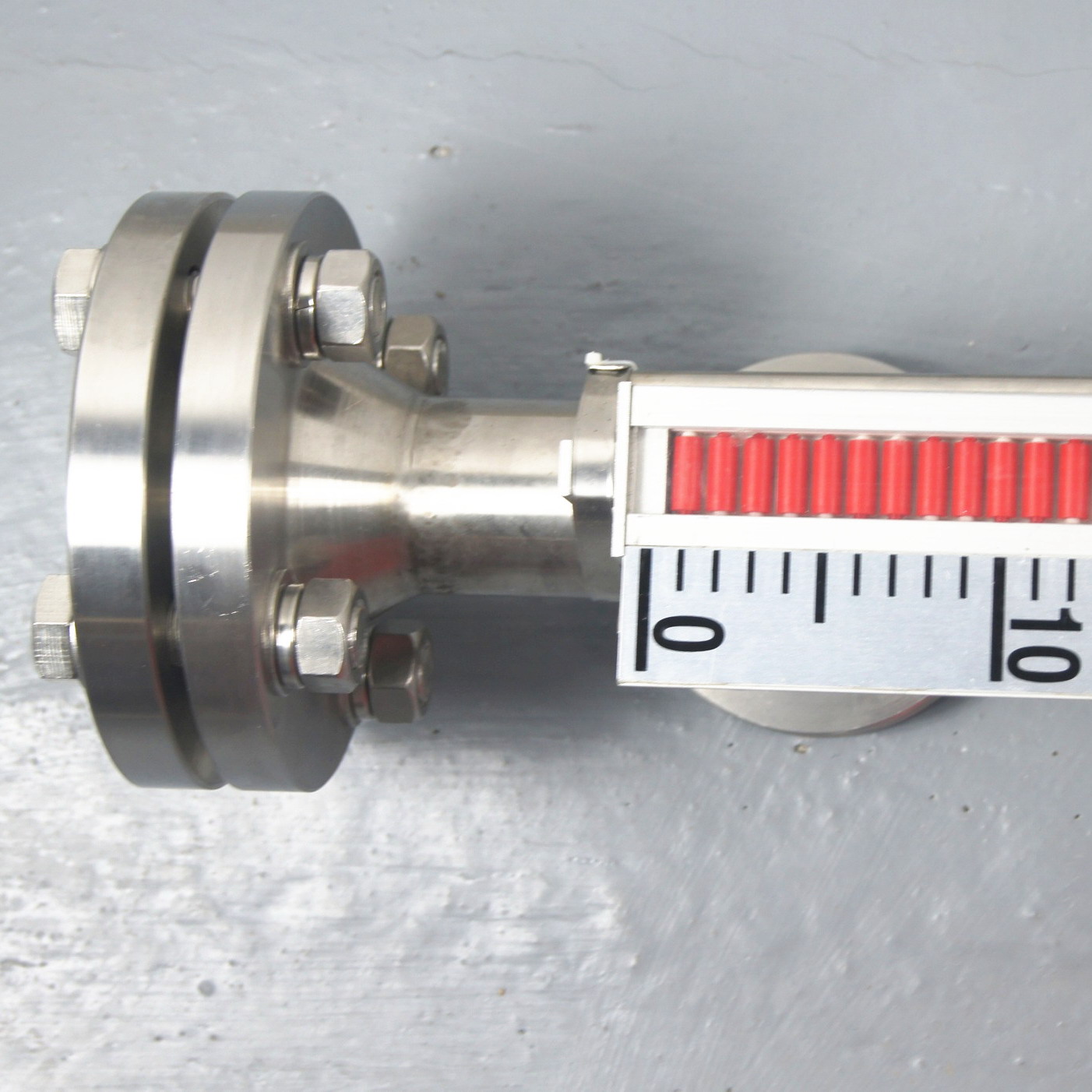

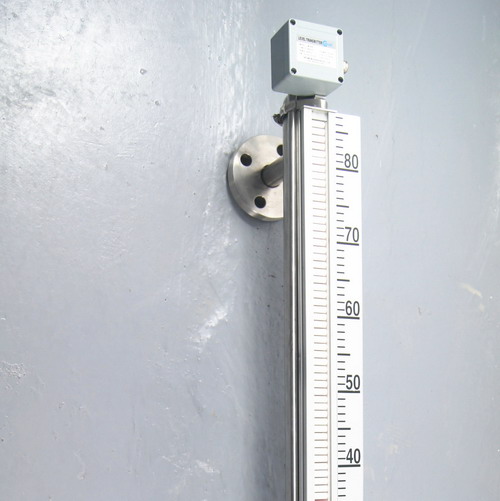

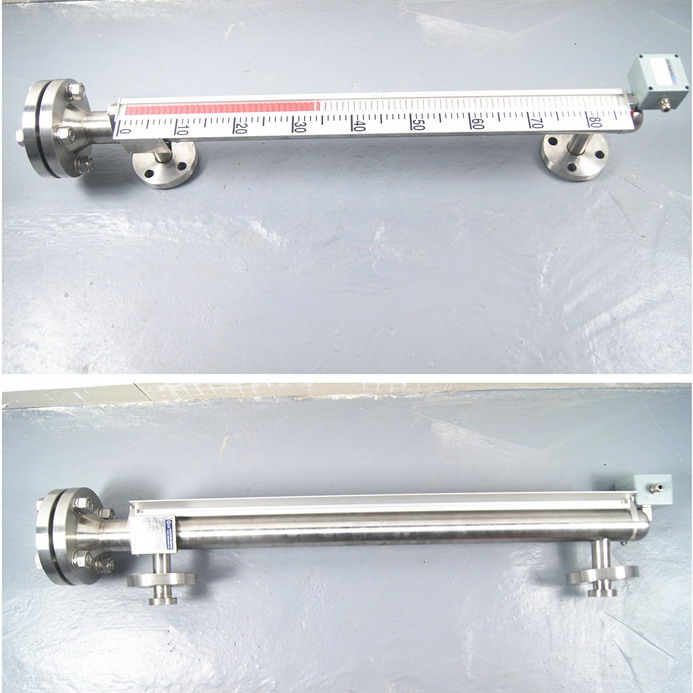

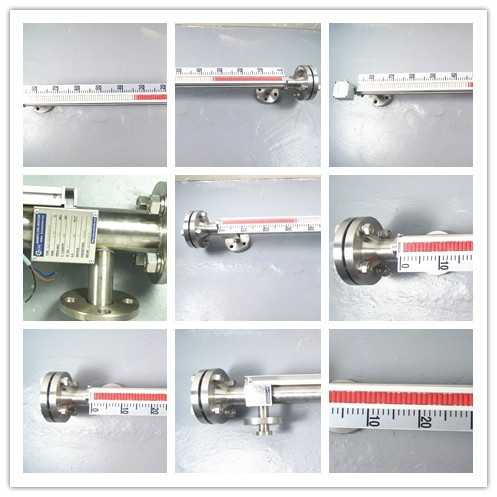

blm磁翻板液位计是以磁性浮子驱动双色磁翻板(柱)指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。比传统的玻璃板(管)液位计具有更高的可靠性、安全性、先进性、适用性。适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。

工  作  原  理:
  磁翻板液位计测量液体时采用顶装或旁通管侧装方式。磁翻板主体外加装翻板液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20ma电流信号输出。

主 要 技 术 参 数 测量范围：150～8000mm 工作压力：常压；1.6mpa；4.0mpa；6.4mpa；10mpa 接口方式：法兰或螺纹 本体材质：304不锈钢

翻板材质：铝合金 介质密度: 0.8～1.0g/cm3 介质粘度: ≤0.4pa.s 工作温度：-20～80℃； 介质温度：-20～100℃；

 磁翻主要部件组成

lm液位变送器

主 要 技 术 参 数 测量范围：150~3000mm 分辨率：5mm 精确度：±1%fs 工作电压：dc12~30v 输出信号：4~20ma，负载阻抗≤500ω 接线盒材质：铝合金 杆径材质：φ13/304不锈钢 环境温度：-10~85℃ 防护等级：ip65

结 构 图

主 要 技 术 参 数 接点类型:  一对开、闭接点输出 接点容量: 30w/220vac;            1a/220vac/;            1a/220vdc 绝缘阻抗: 常温下≥100mω 动作次数: 100w次 外壳材质: 铝合金 工作温度：-20～80℃； 防护等级: ip67

接线图
