产品编号：hx

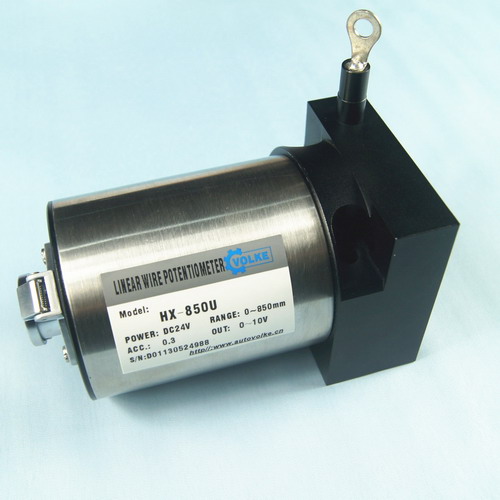

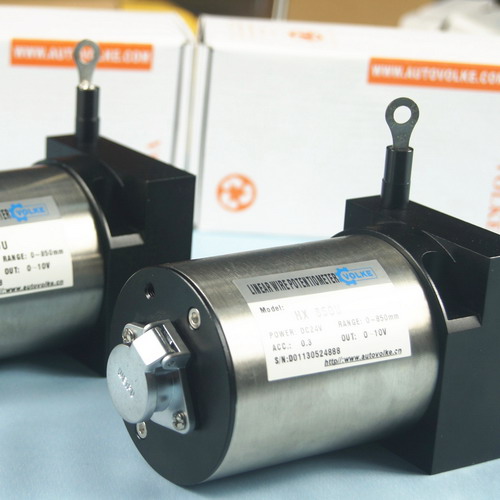

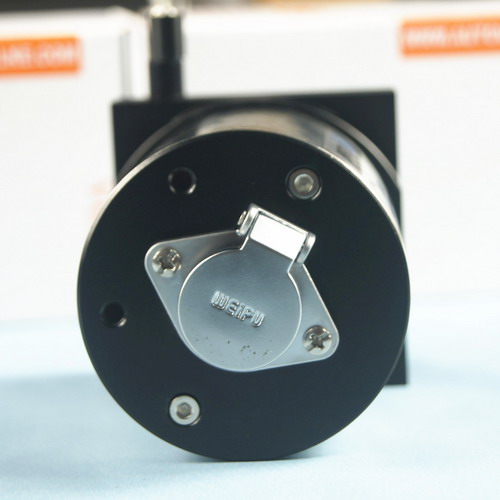

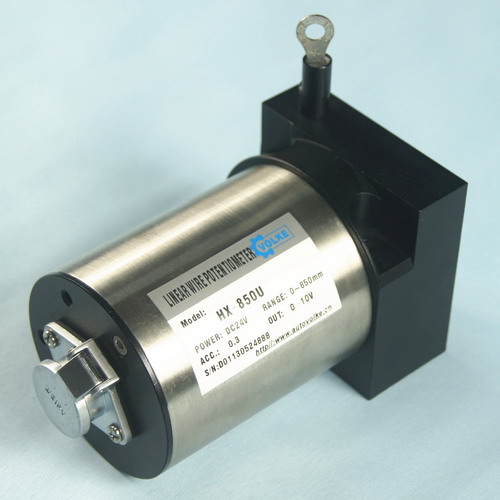

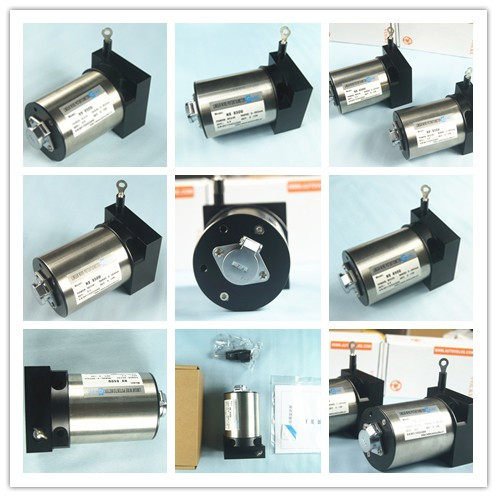

产品名称：hx 拉线式位移变送器
产品描述：hx拉线式位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度传感器和直线位移传感器的优点，成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。该系列产品具有很大的选择空间，行程从200mm至2000mm不等， 具有模拟电流4~20毫安，模拟电压0 ~5伏或0~10伏和脉冲a、b、z相数字输出，满足大行程、高精度各种信号需求。
产品说明
★安装方便
★测量精度高
★零点满量程可调
★高强度拉线，抗污染能力强
hx拉线式位移传感器是直线位移传感器的结构上的进行改进，结合了角度传感器和直线位移传感器的优点，是一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的传感器。该产品行程从200mm至2000mm， 具有电流4~20ma，模拟电压0~10v输出，满足大行程、高精度各种信号需求。
|
工 作 原 理
当直线位移或角位移发生变化，拉线伸缩，带动内轴旋转，高精度电位器同轴旋转产生电阻变化，再通过变送器将电阻信号转化成标准的电流或电压信号输出。内轴上装有精密旋力弹簧机构，以0.3kg 恢复力作用于拉线上，保证拉线始终处于拉直状态。 |
||||
|
主 要 技 术 参 数
最大量程：200~2000mm 测量精度：小量程:0.2%fs
拉线拉力：≥0.3kg
拉线材质：316l不锈钢
拉线线径：φ0.5mm（多股绞线）
输出方式： 0~10v 4~20ma 0~1kω
输出负载阻抗：> 5000ω (电压输出方式)
< 1000ω (电流输出方式)
工作电压：dc24v
绝缘阻抗：100vdc时,100mω
重复性误差：±0.15%fs
适用温度：-25~80℃
密封等级：ip65
|
接 线 图
|
|||
|

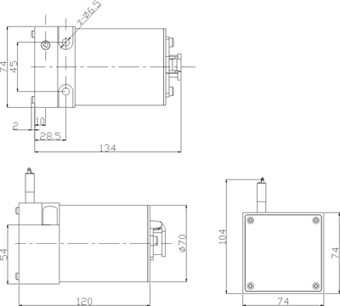

结 构 图
 |
||||
选型说明
