特      点
★混水设定比例报警输出，报警值可任意设定，调整方便；
★测量原理先进，工作稳定可靠；
★传感器以单片机为核心，实现智能化；
★产品体积小、功能全，安装简便；
★精确测量出油系统水分含量

  油混水控制器用于监测水电站、火电厂及大型泵站油系统中的含水量。当油箱、油管路中水含量超过报警设定值时，发出报警信号，提醒值班人员及时检查系统，确保发电机组安全运行。



工作原理

   油混水控制器由内、外电极(相当于电容两个极板)及电路部分组成。当油中渗入水后，由于二者介电常数相差很大，根据电容值随极间介质变化而改变的特性，电容值变化，通过微电路设定油混水比例定值，在混水比例达到设定值时，控制器输出报警接点信号或模拟量信号。电容式测量方式对比电导率和电极测量反应真实，输出可靠。

主 要 技 术 参 数

介质温度：0~100℃
测量范围：0～5%; 0～10%; 0～50%
测量精度：0.5%
工作电压：dc24v; dc/ac220v
输出方式：1对开、闭接点
接点容量：1a/24vdc、5a/220vac
探头材质：黄铜
工作压力：≤1.6mpa
螺纹接口：g1/2"; m20x1.5; m27x2

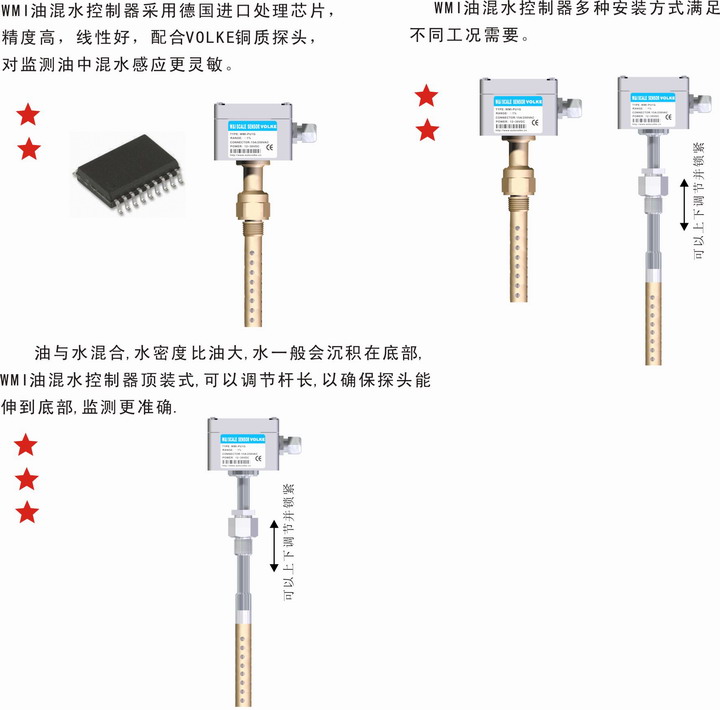

安装方式：侧装式; 顶装式
防护等级：ip65

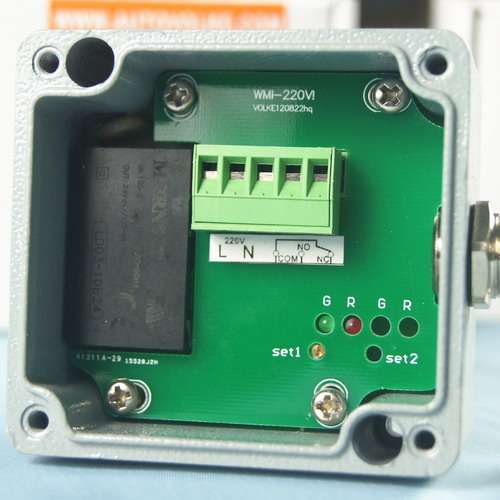

接线图


结构说明
