特        点
输出可靠，抗干扰能力强
直观显示液位，外配刻度尺可精确读取液位值
高强度石英管，全密封结构，永不渗漏

主 要 技 术 参 数
测量量程：300mm
分辨率：5mm
工作电压：dc24v/dc110v/ac110/dc220v/ac220v
变送输出电流：4~20ma
                              负载阻抗<500ω
输出接点数量：用户自定
磁记忆开关接点容量：无源型40w
                                            有源带继电器输出220vac/5a、30vdc/5a
磁记忆开关类型：a动作保持，复归保持
                                   b动作不保持，复归不保持
使用环境：环境温度：-20℃~100℃
                      环境温度：≤85rh，避免强腐蚀气体
本体材质：sus304
密封材料：氟素橡胶、聚四氟乙烯

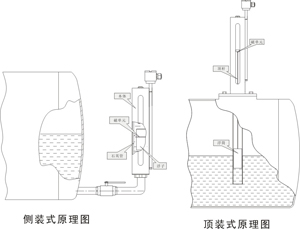

工 作 原 理

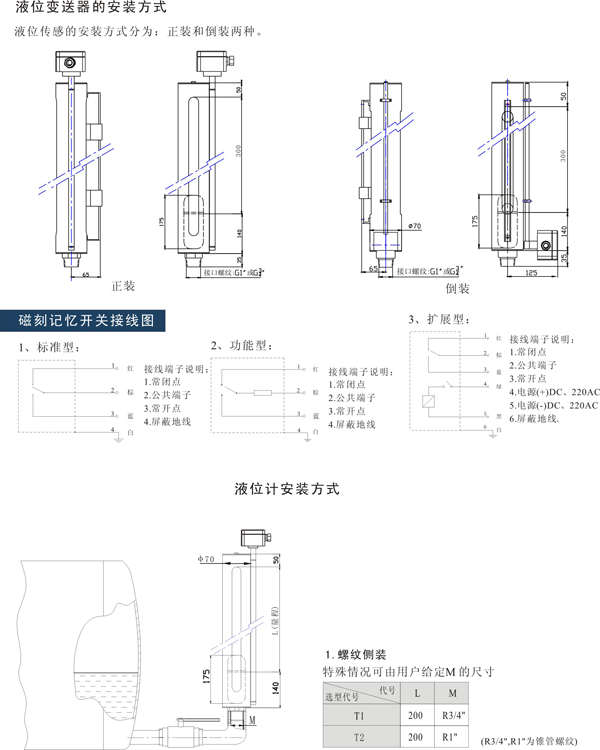

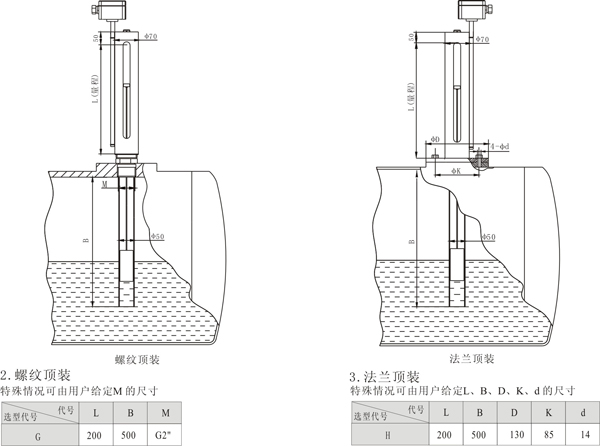

石英管液位变送器通过旁通侧装或顶装与被测液体相通，在液位计外加装液位开关及液位变送器，将磁单元置于浮球内部或通过顶杆与浮球联接，磁单元随液位变化，使液位开关在对应整定点动作；同时，液位传感器在浮球的磁性单元作用下，输出4~20ma电流信号。

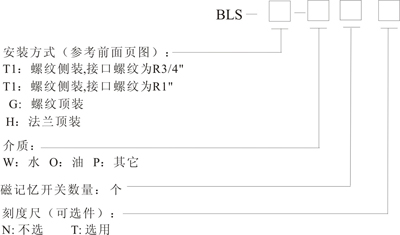

注：如特殊情况用户自定非标准法兰尺寸，分体要求，或其它选项，请在订货时附上要求的尺寸
         及其它要求选项。
