磁翻板液位控制器
2012-9-7 10:15:47 点击：3745 来自:沃尔克自动化控制有限公司
blm磁翻板液位计是以磁性浮子驱动双色磁翻板(柱)指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。比传统的玻璃板(管)液位计具有更高的可靠性、安全性、先进性、适用性。适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。
blm磁翻板液位计是以磁性浮子驱动双色磁翻板(柱)指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。比传统的玻璃板(管)液位计具有更高的可靠性、安全性、先进性、适用性。适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。

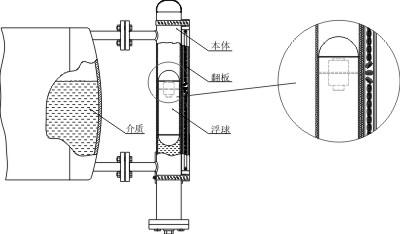

工 作 原 理:
磁翻板液位计测量液体时采用顶装或旁通管侧装方式。磁翻板主体外加装翻板液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20ma电流信号输出。
技术参数
磁刻记忆开关接线图
安装方式
blm磁翻板液位计是以磁性浮子驱动双色磁翻板(柱)指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。比传统的玻璃板(管)液位计具有更高的可靠性、安全性、先进性、适用性。适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。
工 作 原 理:
磁翻板液位计测量液体时采用顶装或旁通管侧装方式。磁翻板主体外加装翻板液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20ma电流信号输出。
技术参数
测量范围：150～8000mm。
工作压力：0.6；1.0；2.5；4.0；6.4；10mpa
工作温度：f：120℃；g：200℃；h：450℃
精确度:±10mm
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动：频率≤25hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:安装法兰:dn25,pn1.0或pn1.6、pn2.5、pn4.0、pn6.4、pn10
开关选项：可选择普通型、防爆型
变送器选项：可选ls系列干簧管液位变送器
磁记忆开关参数
|
接点型号
|
标准型
|
扩展型
|
功能型
|
|
接点类型
及特点
|
一对开、闭接点输出
|
有源继电器扩展接点输出
|
具有限流功能，可直
接作为plc的输入
|
|
接点状态
|
磁记忆保持开关
|
||
|
接点容量
|
40w/220vac
1a/220vac/, 1a/220vdc
|
5a/220vac, 5a/30vdc
|
40w/220vac
1a/220vac/, 1a/220vdc
|
|
绝缘电阻
|
常温下≥100mω
|
||
|
动作次数
|
107次
|
||
|
外壳材质
|
铝，表面氧化处理
|
||
|
防护等级
|
ip67
|
||

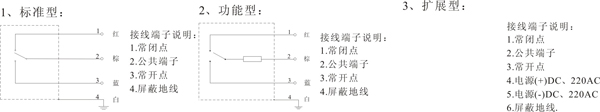

磁刻记忆开关接线图
主 要 技 术 参 数
接线盒：铝合金
分辨率：5mm
工作电压：dc24v
环境温度：-10~85℃
传感器外壳：不锈钢316l
变送输出电流：4~20ma，负载阻抗＜500ω
接线盒：铝合金
分辨率：5mm
工作电压：dc24v
环境温度：-10~85℃
传感器外壳：不锈钢316l
变送输出电流：4~20ma，负载阻抗＜500ω
接 线 图
安装方式

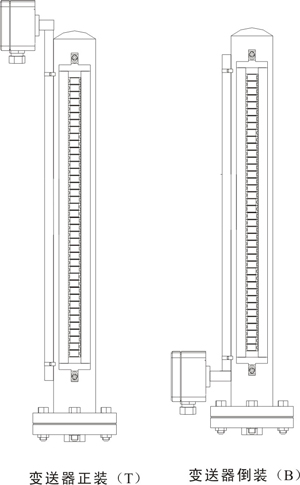

ls液位变送器的安装方式分为：正装和倒装两种。
安装方式
ls液位变送器的安装方式分为：正装和倒装两种。

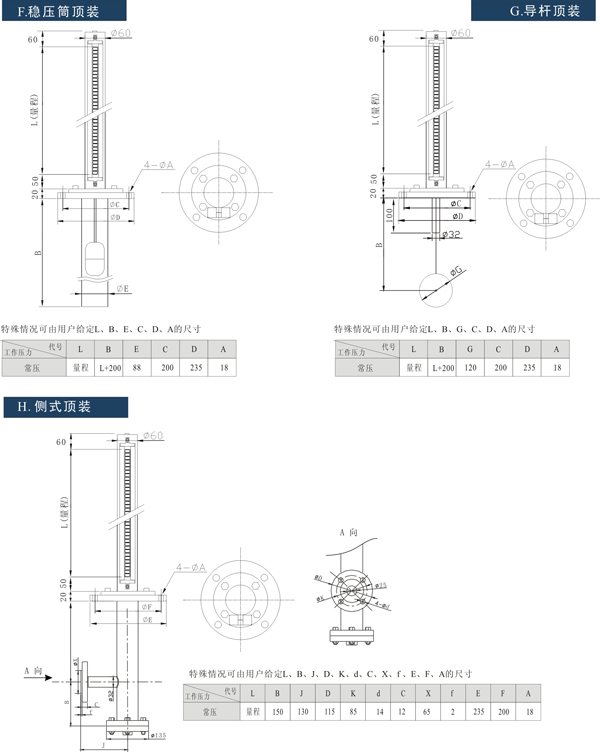

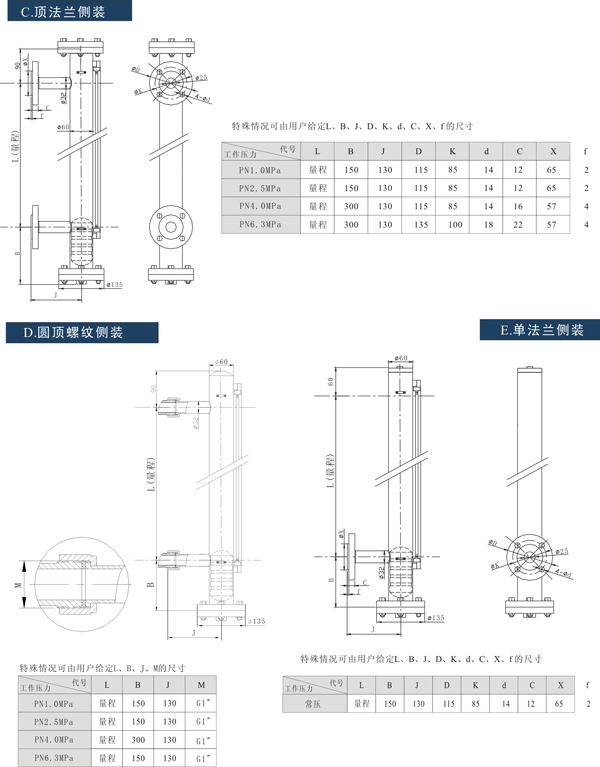

安装方式

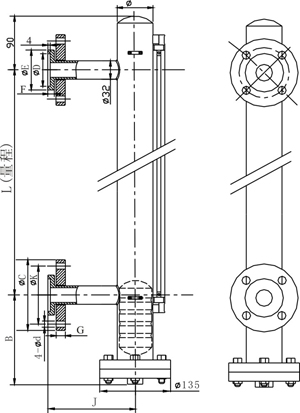

a.圆顶双法兰侧装
特殊情况可由用户给定l、b、j、d、k、d、c、x、f的尺寸

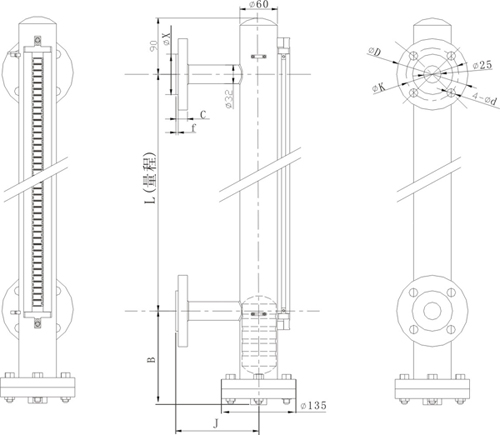

b.圆顶法兰对夹侧装
特殊情况可由用户给定l、b、j、c、k、d、d、e 、f、g的尺寸
|
代号
工作压力
|
l
|
b
|
j
|
d
|
k
|
d
|
c
|
x
|
f
|
|
pn1.0mpa
|
量程
|
150
|
130
|
115
|
85
|
14
|
12
|
65
|
12
|
|
pn2.5mpa
|
量程
|
150
|
130
|
115
|
85
|
14
|
12
|
65
|
12
|
|
pn4.0mpa
|
量程
|
300
|
130
|
115
|
85
|
14
|
16
|
57
|
16
|
|
pn6.3mpa
|
量程
|
300
|
130
|
135
|
100
|
18
|
22
|
57
|
22
|
b.圆顶法兰对夹侧装
特殊情况可由用户给定l、b、j、c、k、d、d、e 、f、g的尺寸
|
代号
工作压力
|
l
|
b
|
j
|
c
|
k
|
d
|
d
|
e
|
f
|
g
|
|
pn1.0mpa
|
量程
|
150
|
130
|
115
|
85
|
14
|
58
|
65
|
12
|
12
|
|
pn2.5mpa
|
量程
|
150
|
130
|
115
|
85
|
14
|
58
|
65
|
12
|
12
|
|
pn4.0mpa
|
量程
|
300
|
130
|
115
|
85
|
14
|
58
|
65
|
16
|
16
|
|
pn6.3mpa
|
量程
|
300
|
130
|
135
|
100
|
18
|
58
|
57
|
22
|
22
|
