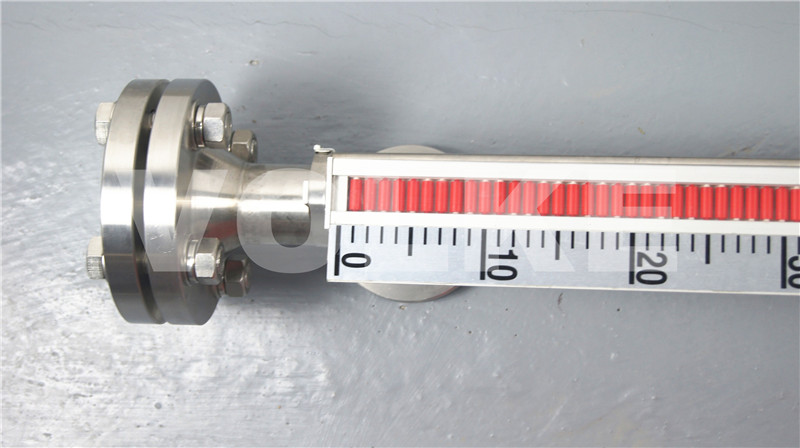

磁翻板液位计，又称磁浮子液位计，是目前应用较为广泛的液位测量装置之一
磁翻板液位计是以磁浮子为测量元件，磁浮子始终浮在测量管内液面上，随着容器内的液面变化而变化。与此同时，浮子内的磁钢通过磁耦合作用驱动捆绑在测量管表面指示器内的磁性翻片发生翻转，从而指示出容器内的液位。
翻柱式磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。从低温到高温、真空到高压是石油、化工等工业部门的理想液位测量产品
磁翻板液位计配置上下限开关输出可实现远距离报警、限位控制。
配置变送器，可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。
根据作介质的不同，提供和两种材质；其中abs特别适用于酸、碱等腐蚀性介质
【结构原理】
液位计根据浮力原理和磁性耦合作用原理工作的，当被容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过耦合传到现场指示器，驱动红、白翻柱翻转180℃，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红白位处为容器内介质液位的实际高度，从而实现液位的指示。
从磁翻板液位计工作原理可以看出，磁翻板液位计在测量过程中，液体介质与指示器完全隔离，所以在任何情况下都非常，也非常适合应用在工业生产的高压环境工况下。
这也是磁翻板液位计区别于传统型的玻璃管液位计的显著特点。
通过多看现场经验总结，磁翻板液位计主要有以下优势：
1：磁翻板液位计液位可以做到高密封、防泄漏和在高温、高压、高粘度强腐性条件下安全可靠地测量液位。
2：全过程测量无盲区，显示醒目，读数直观，且测量范围大。
3：液位测量范围大，不受容器规格、形状以及安装位置的限制，配上液位报警、控制开关，可实现液位或界位的上、下限报警和控制。
4：接液部分选用不同的材料制造，可适用于各种腐蚀性介质液位的测量。
5：配上lb型液位变送器，可液位、界位信号转换成二线制4-20madc标准信号，实现远距离检测、指示、记录与控制。
